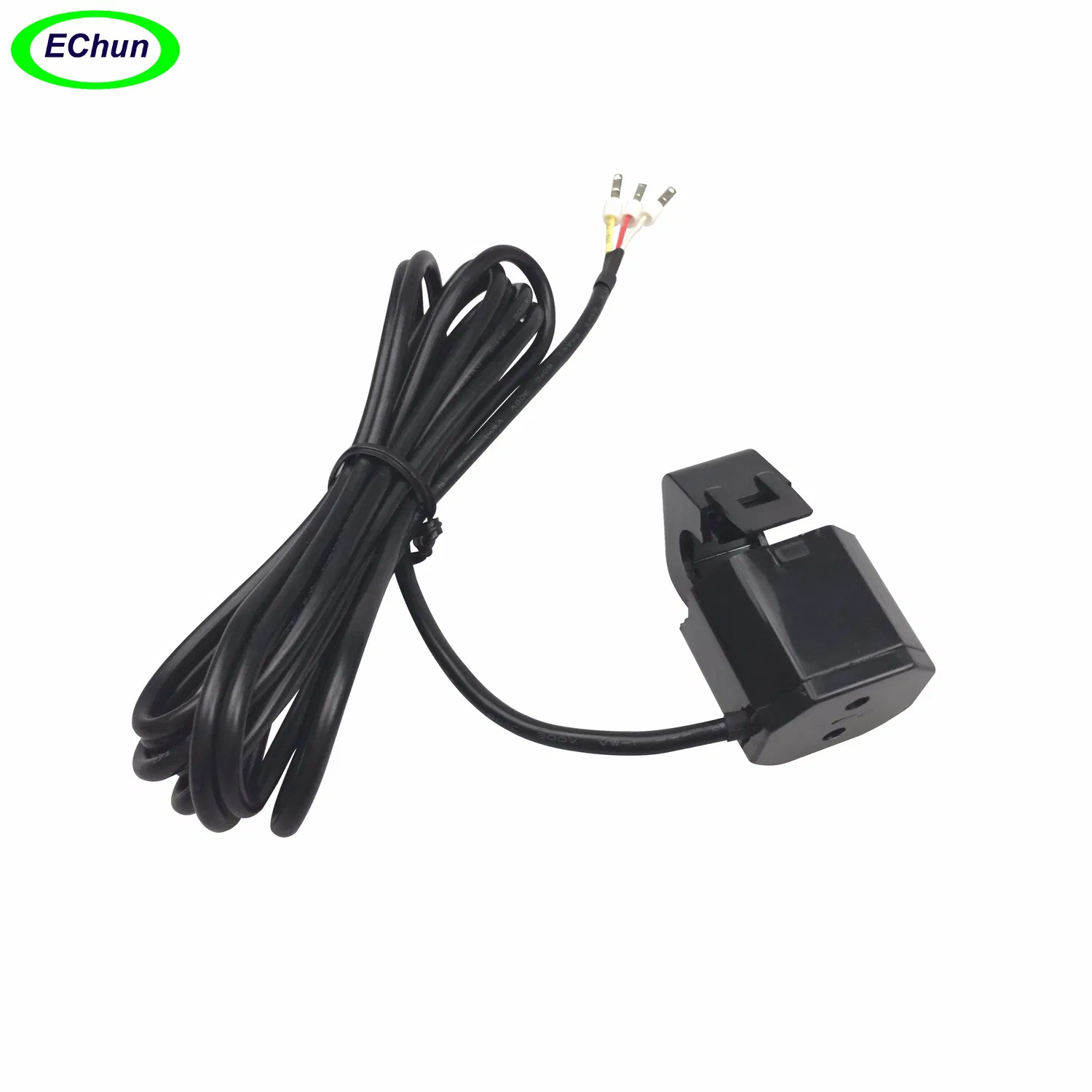

10mm 15A 홀 효과 센서 스플릿 코어 AC DC 전류 센서
10mm 15A 홀 효과 센서 스플릿 코어 AC DC 전류 센서 ECS10 시리즈는 스플릿 코어 홀 전류 센서입니다. 전류의 전자 측정용: DC, AC, 펄스, 혼합, 갈바닉 절연 포함;
기본정보
| 모델 번호. | ECS1015-HL001 |
| 절연 매체 | 절연지 |
| 설치 | 활성 유형 |
| 자기 회로 구조 | 단일 스테이지 유형 |
| 전압 변환 원리 | 전자기형 |
| 운송 패키지 | 160개/상자 |
| 등록 상표 | 에춘 |
| 기원 | 중국 |
| HS 코드 | 8504500000 |
| 생산 능력 | 10000PCS/월 |
제품 설명
10mm 15A 홀 효과 센서 스플릿 코어 AC DC 전류 센서
ECS10 시리즈는 분할 코어 홀 전류 센서입니다. 전류의 전자 측정용: DC, AC, 펄스, 혼합, 1차(고전력), 회로 및 2차(전자) 회로 사이에 갈바닉 절연이 있습니다.
맞춤형 전류 비율이 가능합니다.
| 1차 공칭 RMS 전류 IPN(A) | 0~15 |
| 1차 전류 측정 범위 IP(A) | 0~25 |
| 공급 전압 Vcc | 5VDC±10% |
출력 전압 VOUT | 2.5 ±1V @±IPN, RL= 10KΩ |
소비전류 IC | <=±20mA @ ±IPN |
선형성이자형엘 | <=±1% @0~±IPN |
정확도 X | ±1% @IPN |
응답 시간 tr | <20μs |
| di/dt는 di/dt를 정확하게 따랐습니다. | >100A/μs |
| Vo VOT의 열 드리프트 | <=±1mV/°C |
VOUT TCεG의 열 드리프트 | <±0.05%/°C |
히스테리시스 오프셋 전압 VOH | <=±20mV @IPN→0 |
절연 전압 Vd | 2.5KV @50(60)HZ/1분 |
절연 저항 RI | 500MΩ @500V |
주파수 대역폭 f | 0~20KHz |
작동 온도 | -40~+70°C |
보관 온도 Ts |
